SCENA				2
Przełożenie	i			15	16				20			25			30			35			40			50			60			70		80			100
Znamionowy wyjściowy moment obrotowy (1000 razy jest dozwolone w skrzyni biegów)	*T 2N*		Nm	130	140				140			160			150			140			120			160			150			140		200			100
			*In.lb*	1151	1239				1239			1416			1328			1239			1062			1416			1328			1239		1770			885
	*T 2 NIE*		Nm	3xNOM.Output/3 razy znamionowy wyjściowy moment obrotowy
			*In.lb*
Znamionowe obroty wejściowe (T2N, 20 .)℃ temperatura otoczenia) b	*N 1n*		*obr./min*	4000	4000				4000			4000			4000			4000			4000			4000			4000			4000		4000			4000
Maks. Wejście RPM	*N 1max*		*obr./min*	8000	8000				8000			8000			8000			8000			8000			8000			8000			8000		8000			8000
Maks. luz	*J t*		*arcmin*	PBMD90≤5 ARCMIN PBMD*90≤3 ARCMIN Na zamówienie ≤1 ARCMIN
Brak momentu obciążenia (nt=3000 obr/min, skrzynia biegów 20℃	*T 012*		Nm	0.8	0.8		0.6			0.6			0.5			0.4			0.4			0.3			0.3			0.3				0.3	0.3
			*In.lb*	7.1	7.1		5.3			5.3			4.4			3.5			3.5			2.7			2.7			2.7				2.7	2.7
Sztywność skrętna	*C t21*		*Nm/* *arcmin*	10
			*In.lb/* *arcmin*	89
Maksymalna siła radykalna	*F 2AMAX*		N	3500
			*ibf*	787.5
Maksymalna siła osiowa	*F 3RMAKS*		N	1400
			*ibf*	315
Maksymalna siła boczna	*M 2KMAX*		Nm	236
			*In.lb*	2089
Życie zawodowe	*L h*		*godzina*	≥20000
W pełni załadowana wydajność	η		%	94
Temperatura otoczenia	℃			15 do 40
	F			5 do 104
Dopuszczalna najwyższa temperatura z muszli	℃			+90
	F			194
Smarowanie				Smarowanie życia
Kierunek obrotu				Wejście/wyjście z tym samym kierunkiem
Klasa ochrony				IP65
Kierunek instalacji				Dowolny/dowolny kierunek
Hałas pracy (i=10 i n1=3000 obr./min bez obciążenia)	*Lpa dB(A)*			≤58
Moment bezwładności	J1	Kg.cm²		0.47		0.47		0.47			0.47			0.47			0.47			0.47			0.44			0.44			0.44		0.44			0.44
		10^-3cal.lb.s²		0.41		0.41		0.41			0.41			0.41			0.41			0.41			0.38			0.38			0.38		0.38			0.38

Opis produktu:
Przekładnia planetarna to rodzaj reduktora o dużej uniwersalności.
Wewnętrzna przekładnia przyjmuje proces hartowania i szlifowania lub azotowania stali niskowęglowej.
Przekładnia planetarna charakteryzuje się małym rozmiarem konstrukcji, dużym wyjściowym momentem obrotowym, wysokim współczynnikiem prędkości, wysoką wydajnością, bezpieczną i niezawodną wydajnością itp.
Wewnętrzne koło przekładni planetarnej można podzielić na koło zębate czołowe i koło zębate śrubowe.
Klienci mogą wybrać odpowiedni reduktor precyzyjny w zależności od potrzeb aplikacji.

Główne cechy:

1. Wysoka sztywność: nawęglanie, współnawęglanie azotem węgla, genialna obróbka cieplna hartowania, zalety wysokiej wydajności, dobre hartowanie.
2. Wysoka precyzja: Zastosuj zaawansowany sprzęt, ściśle kontrolowany pod względem jakości i technologii.
3. Wysoki moment obrotowy:
(1) Przednia powłoka i pierścień zębaty przyjmują integralną konstrukcję
(2) Zintegrowana konstrukcja ramy planetarnej i wału wyjściowego
(3) Konstrukcja o dużej rozpiętości, zapewnia nośność wyjściową;
(4) Pełne toczenie igły, zwiększenie powierzchni styku
(5) Modułowa konstrukcja płyty przyłączeniowej silnika
4. Niski poziom hałasu:
Spiralna powierzchnia zęba jest modyfikowana pod kątem kształtu zęba i prowadzi do zmniejszenia uderzenia i hałasu przekładni na wejściu i wyjściu,
następnie znacznie wydłuż żywotność przekładni.

NASZA KORZYŚĆ

Wzmacniacz &; technologia
Projektujemy i technologicznie

1. Interfejs przekładni zębatej przyjmuje pełne łożyska igiełkowe bez klatki,
zwiększenie powierzchni styku w celu poprawy sztywności konstrukcji i wyjściowego momentu obrotowego.
2. Przenośnik planetarny i wał wyjściowy przyjmują zintegrowaną konstrukcję konstrukcji, aby
poprawiają zwartość struktury, zapewniając jednocześnie maksymalną sztywność skrętną.
3. Stosowanie syntetycznego smaru i przyjęcie konstrukcji uszczelnienia o stopniu ochrony IP65,
olej smarowy nie wycieka i jest bezobsługowy.
4. Przycinając profil zęba i prowadzenie powierzchni zęba śruby, aby zmniejszyć uderzenie i hałas przekładni do i na zewnątrz,
uczynić proces zazębiania się bardziej stabilnym i wydłużyć żywotność systemu przekładni.
5. Reduktor przyjmuje konstrukcję spiralnego koła zębatego, a jego współczynnik zazębienia profilu zęba jest ponad dwukrotnie większy niż w przypadku zwykłych kół zębatych.
Charakteryzuje się płynną pracą, niskim poziomem hałasu, wysokim wyjściowym momentem obrotowym i niskim luzem.

Usługi techniczne:

Zgodnie z odpowiednimi parametrami dostarczonymi przez klienta, oprogramowanie inżynierskie SIGRINER służy do tworzenia wykresu krzywej obciążenia ruchem wyposażenia mechanizmu w celu uzyskania odpowiednich parametrów i uzyskania krzywej obciążenia ruchem. Intuicyjnie wyświetlaj ważne parametry i wskaźniki obciążenia w systemie przekładni, aby pomóc klientom w przeprowadzeniu rozsądnego projektu konstrukcyjnego.

SIGRINER udostępnia bazę danych silników 500 producentów serwosilników na całym świecie.

Szkolenie klienta:
Mamy zaszczyt udostępnić Państwu naszą wiedzę specjalistyczną w zakresie obliczeń stosowanych i projektowania transmisji. Możemy zapewnić odpowiednie szkolenie zgodnie z Twoimi potrzebami. Skontaktuj się z naszym inżynierem lub zadzwoń pod numer:+8615679703928(whatsapp/wechat)

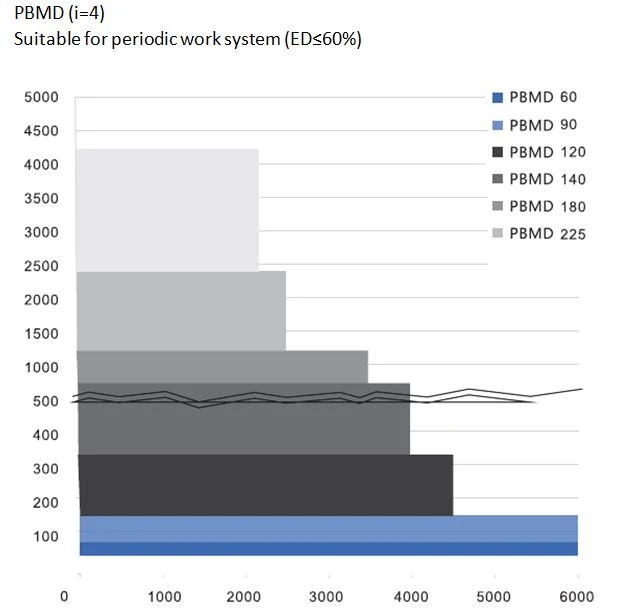

Aplikacje:

PBM (standard)
Aplikacje cyklu (ED≤60%)
Aplikacje o wysokiej dynamice
Wysoka dokładność pozycjonowania
Odwrotna operacja
